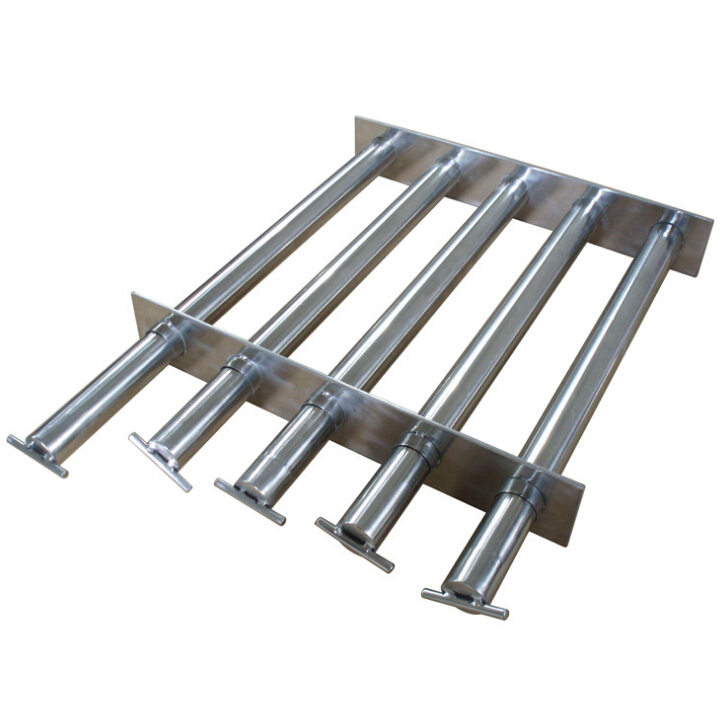

磁力架

  • 所属分类:除铁器

  • 点击次数:
  • 发布日期:2018/06/23
  • 在线询价
  • 详细介绍

适应范围:

磁性过滤架(磁力架)主要用于清除粉状、颗粒状原料及液体或浆料中的铁磁性杂质,广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。

工作原理:

磁性过滤架是采用优质不锈钢管和高B值稀土合金钕铁硼,并采用特殊的制作方法制作而成。并将其组合在固定架上,构成磁性过滤架。当含铁的物质通过时,受到磁力棒的吸引,将含铁的物质牢固的吸附在管壁上,以保证设备的完好和产品的安全。

产品特点:

  无能耗、无污染、可安装于生产线上能与物料接触的任意位置,节约空间,安装方便,主要采用稀土合金钕铁硼作为磁源,磁力强劲,结构简单,使用寿命长,规格样式可按照客户使用要求及生产现场情况任意更改定制。

磁力架的示意方式:

(表面材质:不锈钢SUS304)

磁力架

表磁(GS)

规格(mm)

形状和导流棒

耐温

MG

12000

300(×300)

RA

M





举例说明:

【MG 12000GS 300(×300) RA M】

12000GS:表示磁棒的磁力要求;12000GS表示磁棒表磁12000GS。

300(×300):表示具体的规格,方形的前面一组数字表示长度,后面一组数字表示宽度,圆形的就一组数字,表示直径,可根据客户要求定制。

RA:前面的字母表示磁力架的形状,S是方的,R是圆的;后面的字母表示导流棒的样式,A是角钢,R是圆棒,N是没有。

M:表示耐温;耐温要求。

磁力架规格及交付说明:

磁力架的规格比较多,注塑机料斗专用的有:5管,7管,9管,11管,13管,15管等。圆形的有:100,150,200,250,300,350,400,450,500,550,600,650等。

方形的有:100×100,150×150,200×200,250×250,300×300,350×350等。

固定边板单层宽度为40mm,双层宽度为80mm,厚度为3mm、5mm或10mm等(根据情况调整厚度);非常规可按照客户要求定制。十套以内一周内交货。

圆形



正方形



规格 (mm)

Hiberarchy

中心距(mm)

规格 (mm)

Hiberarchy

中心距(mm)

100 x 40(80)



2管单层



(3管双层)



左右中心距与上下垂直中心距均为50mm



100 x 100 x 40(80)



2管单层



(3管双层)



左右中心距与上下垂直中心距均为50mm



150 x 40(80)



3管单层



(5管双层)



150 x 150 x 40(80)



3管单层



(5管双层)



200 x 40(80)



4管单层



(7管双层)



200 x 200 x 40(80)



4管单层



(7管双层)



250 x 40(80)



5管单层



(9管双层)



250 x 250 x 40(80)



5管单层



(9管双层)



300 x 40(80)



6管单层



(11管双层)



300 x 300 x 40(80)



6管单层



(11管双层)



350 x 40(80)



7管单层



(13管双层)



350 x 350 x 40(80)



7管单层



(13管双层)



400 x 40(80)



8管单层



(15管双层)



400 x 400 x 40(80)



8管单层



(15管双层)



450 x 40(80)



9管单层



(17管双层)



450 x 450 x 40(80)



9管单层



(17管双层)



500 x 40(80)



10管单层



(19管双层)



500 x 500 x 40(80)



10管单层



(19管双层)
